GAS FIRE SUPPRESSION SYSTEM

NOVEC 1230
NOVEC 1230

미래 지속 사용 가능한 현존하는 최고의 친환경 청정소화약제 “NOVEC 1230”을 사용하여 만든 가스소화시스템으로서 원거리 설계적용을 위해 질소 가압 시스템 (N.D.S – Nitrogen Drive System)을 적용하였다. 약제 저장실의 공간확보와 탄력적 설계를 위하여 3가지 종류의 용기 (60L, 90L, 140L)를 사용하며 가변충전방식으로 방호구역에 필요한 소화약제만 적용하여 인체안정성과 경제성을 확보하였다. 또한 미국 최고의 설계 프로그램 개발업체인 “JENSEN HUGHES” 와 공동개발진행하여 더욱 신뢰하고 믿을 수 있는 현존하는 최고의 가스계 소화시스템이다.

주요 사용장소┃전기실, 전지실, 변압기실, 발전기실, 자료실, 전람실, 방재센터, 종이창고, 보관실, 데이터실, 방사선실, 공동구, 보일러실등

•

SPECIFICATIONS

SPECIFICATIONS

방출 방식		전역 방출 방식 (중앙저장, 모듈러)
최소설계농도	A(C) 급	4.5 % (0.655 kg/㎡)
	B 급	6.11 % (0.905 kg/㎡)
최대허용농도		10 %
저장용기 충전량	60 L	48 kg ~ 67.2 kg (가변 충전)
	90 L	43.2 kg ~ 100.8 kg (가변 충전)
	140 L	67.2 kg ~ 156.8 kg (가변 충전)
배관비		360 %
분사헤드	방호높이	최대 5.0 m, 최소 0.3 m
	방호면적	144.0 ㎥
분사헤드 최소설계 압력		0.36 MPa (3.6 bar)
방출시간		6 ~ 10 Sec

SPECIFICATIONS

구분	HFC 계열			INERT 계열		FK-5-1-12 (Novec 1230)	비고
약제명	HFC-23	HFC-125	HFC-227ea (FM-200)	IG-100	IG-541
국내 인증	성능인증 취득	성능인증 취득	성능인증 취득	성능인증 취득	성능인증 취득	성능인증 취득
소화약제 원산지	중국, 한국, 미국	중국, 일본	중국, 미국	국내	국내	미국
소화약제 해외 인증	UL, FM	UL	UL, FM	없음	없음	UL,FM 해상 인증 등 다수
소화 원리	냉각+부촉매	냉각+부촉매	냉각+부촉매	질식	질식	냉각+부촉매
경제성비율 (주자재+공사성자재+노무비)	77%	91%	100%	97%	105%	118%	KF-5-1-12(Novec 1230) 고가의 프리미엄 소화약제
인체안전성 (NOAEL기준설계안전율)	115%	-14%	27%	14%	11%	122%	KF-5-1-12(Novec 1230) 의 인체 안전성이 가장 우수함
환경성	규제 예정	규제 예정	규제 예정	규제 없음	규제 없음	규제 없음	온실 가스 감축 정책에 따라 HFC 계열 가스는 규제가 예상됨
소화약제방출시 내부 장비 및 건물의 영향	보통	보통	보통	나쁨	나쁨	우수	KF-5-1-12(Novec 1230)은 전기 절연성이 우수하고, 방출 압력이 낮아 내부 장비 및 건물의 손상이 적음

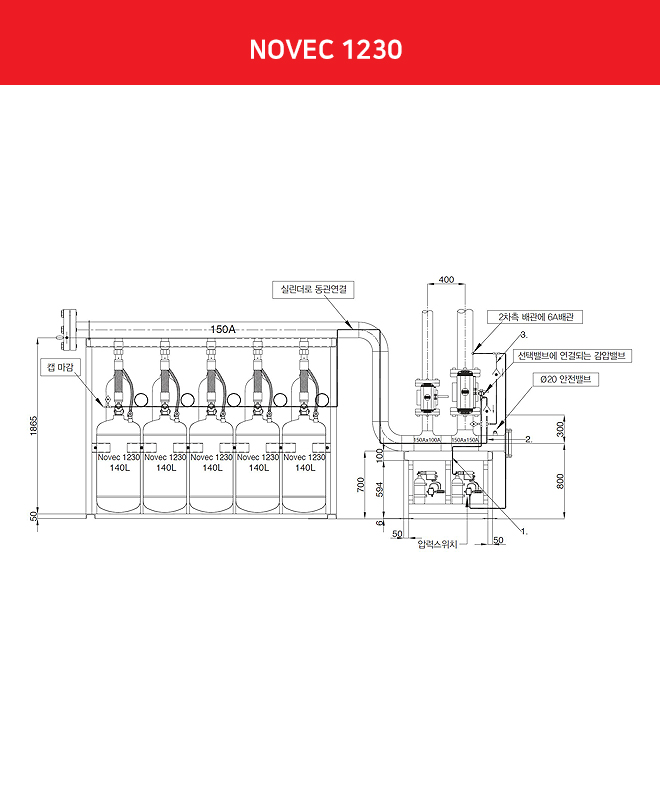

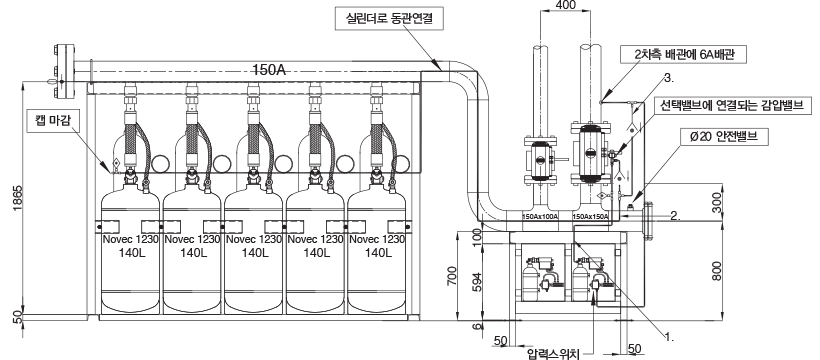

SPECIFIC INSTALLATION

SPECIFIC INSTALLATION

	6A 체크밸브(선택변 당 2개필요) 방향은 가스흐름 방향
	6A 동 티이 (선택변 당 2개 필요)
	6A 릴리프밸브 (선택변 당 1개) + 실리더 동관 말단 1개
	6A 동관(기동용기에서 선택변 1차측 연결)
	6A 동관(선택변에서 실리더 연결)
	6A 동관(선택변 2차측에서 압력스위치 연결 및 피드백 용)

SPECIFIC INSTALLATION

SPECIFICATIONS

CLEAN AGENT	RELATIVE ELECTRIC INSULATION STRENGTH at 1 atm, 25℃ (N₂ = 1.0)
HFC - 125	0.955 at 21℃
IG - 100	1
IG - 01	1.01
IG - 55	1.01
HFC-236fa	1.0166
IG - 541	1.03
HFC - 23	1.04
HCFC BLENDED A	1.32
HFC – 227ea (FM 200)	2
NOVEC 1230 (FK-5-1-12)	2.3

ECONOMIC EFFICIENCY

SPECIFICATIONS

구분		HFC 계열			INERT 계열		FK-5-1-12(Novec 1230)	비고
약제명		HFC-23	HFC-125	HFC-227ea (FM-200)	IG-100	IG-541
소화약제 재사용율		10%	10%	10%	0%	0%	90%
		액화가스로 일부 소화약제 회수가가능함 (증기압이 높아 회수에 어려움이 있음)			축압가스로 재사용이 불능함		상온에서 액체이며, 증기압이 낮아 대부분 회수 가능
실리더 기준		52kg/82.5L	50㎏/68L	90㎏/115L	20.6㎥/84L	13.39㎥/84L	140㎏/140L
6년 주기 충전량	필요약제량	1,620 ㎏	1,455 ㎏	1,671 ㎏	1,425 ㎥	1,470 ㎥	1,950 ㎏	전기실 3000㎥ 기준의 필요 약제량
	필요충전량	90%충전 (1,620㎏x90%)	90%충전 (1,455㎏x90%)	90%충전 (1,671㎏x90%)	100%충전 (1,425㎥x100%)	100%충전 (1,470㎥x100%)	10%충전(1,950㎏x10%)
		1,458 ㎏	1,310 ㎏	1,504 ㎏	1,425 ㎏	1,470 ㎏	195 ㎏
충전 비용 산출	소화약제 충전단가	35,000원/㎏	35,000원/㎏	50,000원/㎏	200,000원/병	190,000원/병	70,000원/㎏	소화약제 충전단가 물가정보 2016년 5월 기준
	합계	51,030,000 원	45,832,500 원	75,195,000 원	14,000,000 원	20,900,000 원	13,650,000 원	IG-100, FK-5-1-12(Novec1230)의 재충전 비용 : 가장 경제성이 우수
	비율	374%	336%	551%	103%	153%	100%

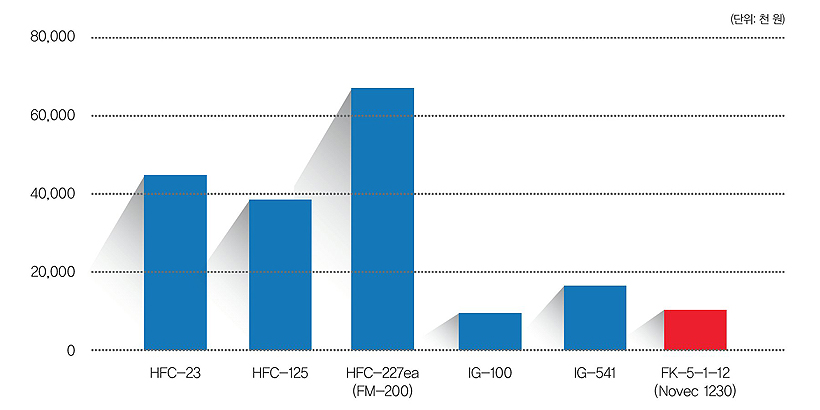

소화약제별 충전 비용 비교
